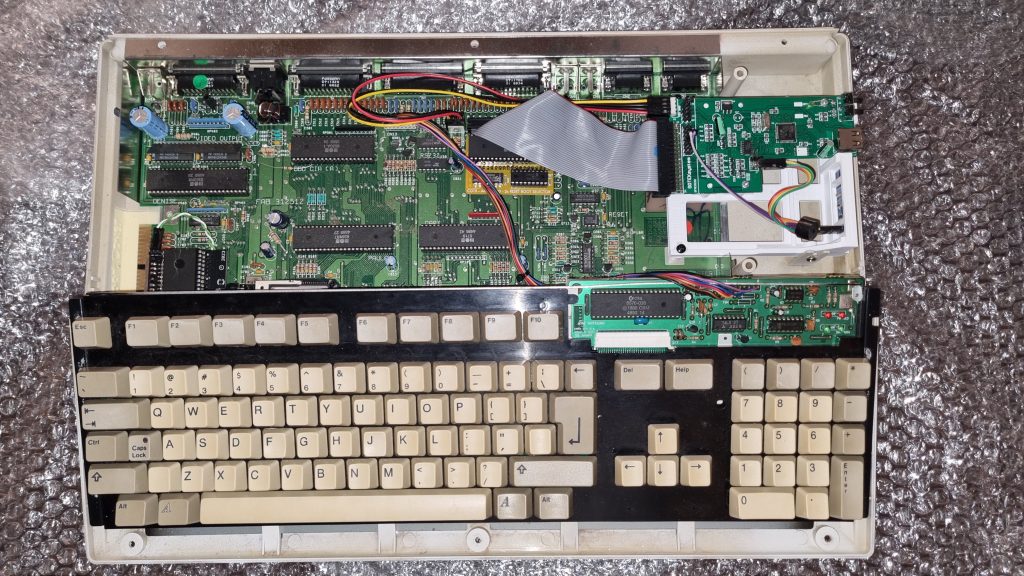

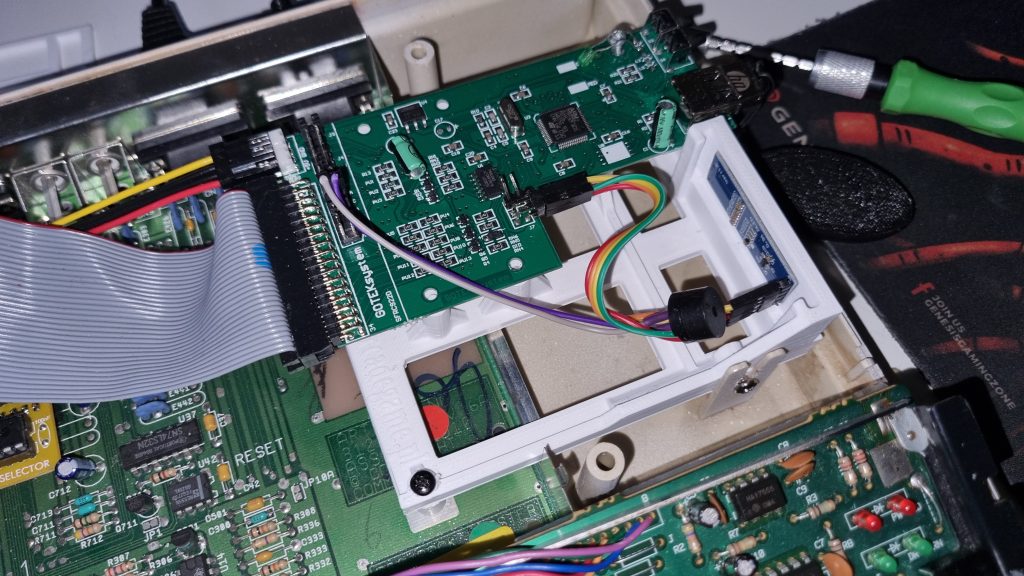

Jakiś czas temu pisałem o rozbudowaniu Amiga 500 Syna o IDE, BootSelector. Teraz chciałem opisać jak dodany został RGB2HDMI w celu grania na nowoczesnych monitorach z HDMI oraz mieć #pixelperfect jak z emulatora !

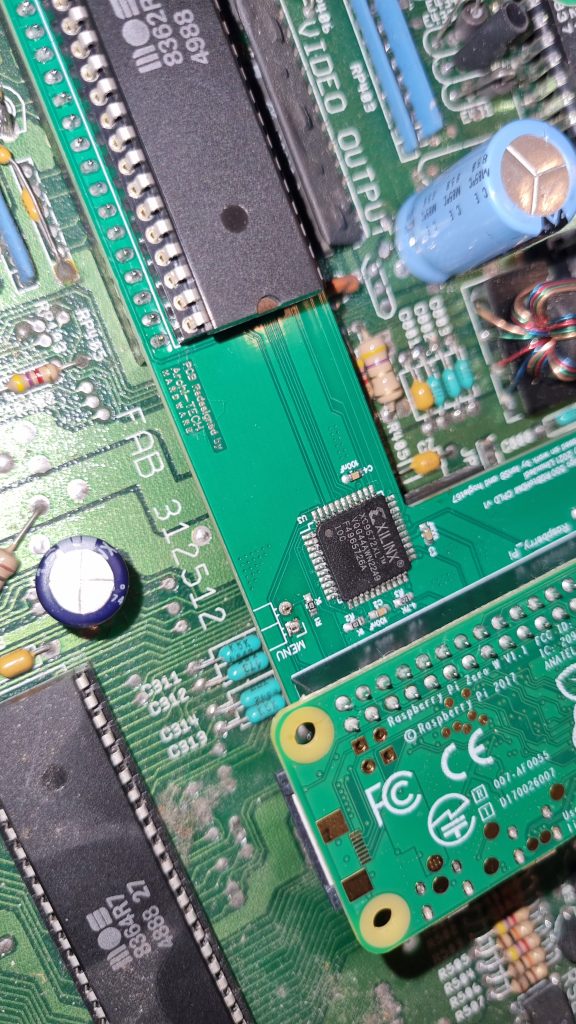

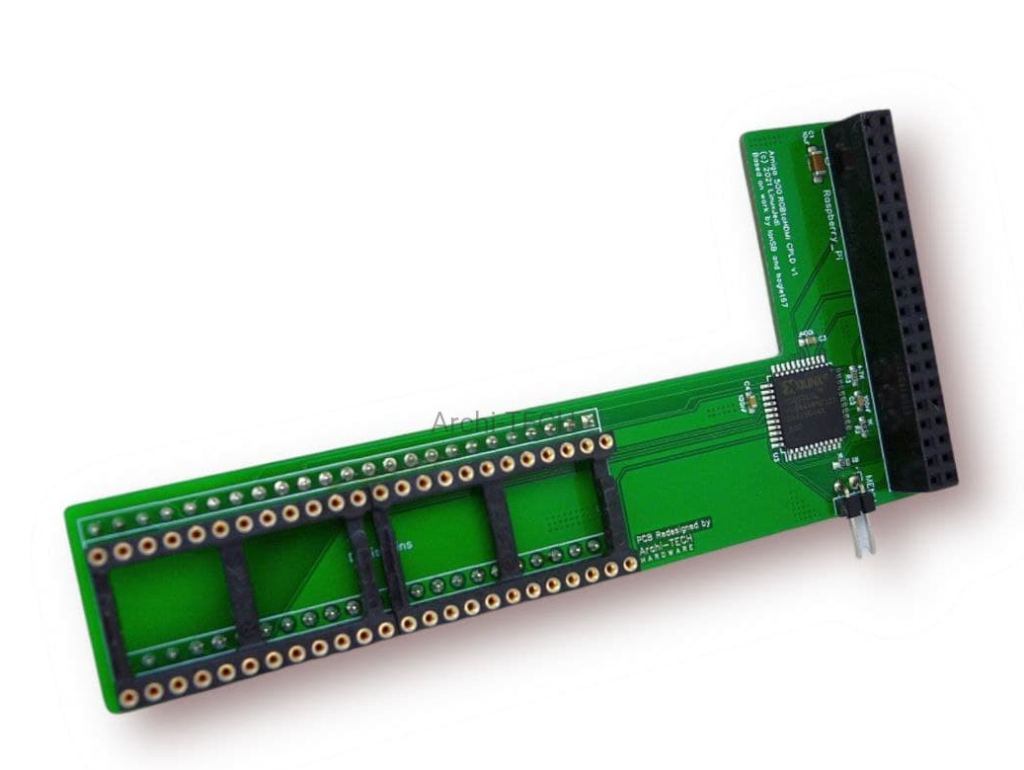

W tym celu zakupiłem adapter z riserem dla układu Denise

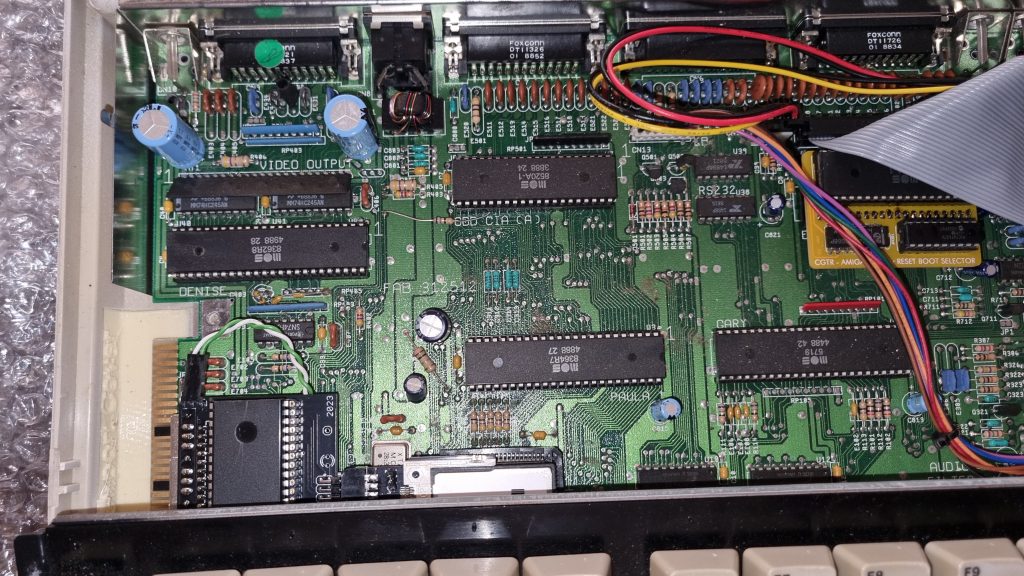

Miejsce przyszłego montażu – układ Denise

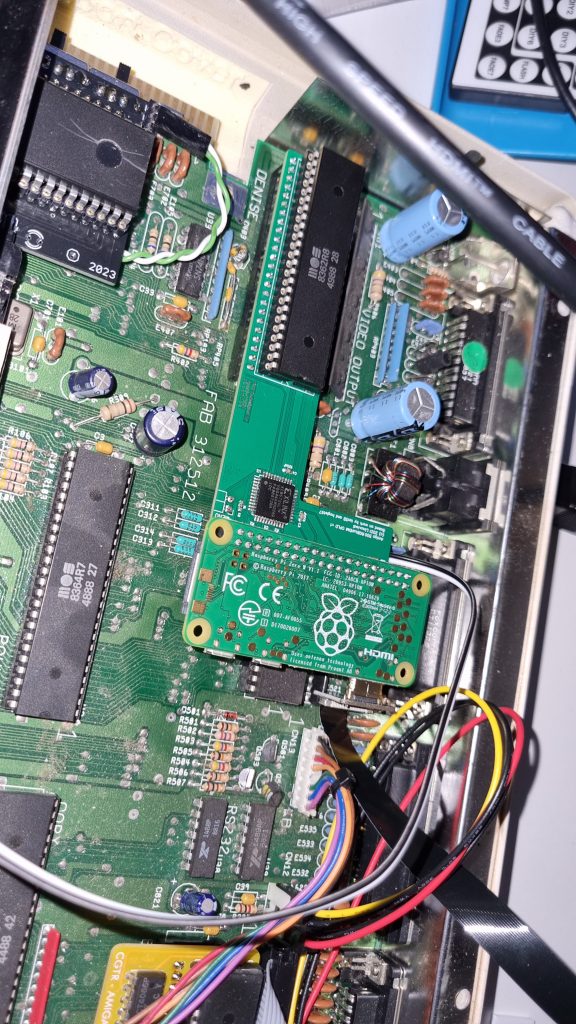

Po aplikacji wygląda to tak :

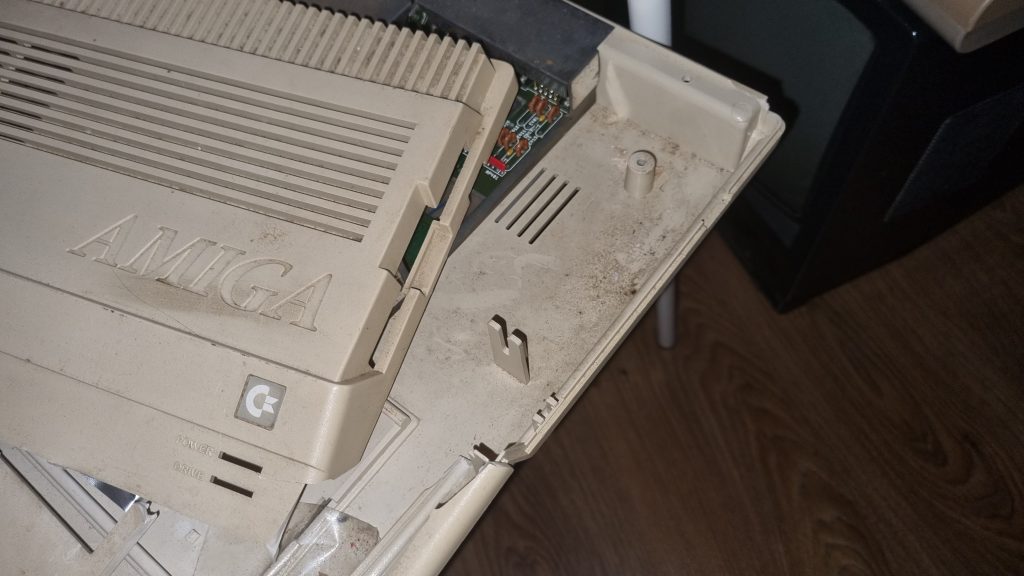

No dobra, ale gdzie umieścić gniazdo HDMI ? Miałem na stanie inną – połamaną obudowę Amiga 500. Idealnie nadawała się na prototypowanie / przymiarki ;).

I tak wymyśliłem, że HDMI bedzie idealnie pasować w miejsce przycisku stacji dyskietek. Obecnie mam Gotek w ramce, gdzie taki przycisk jest jako zaślepka.

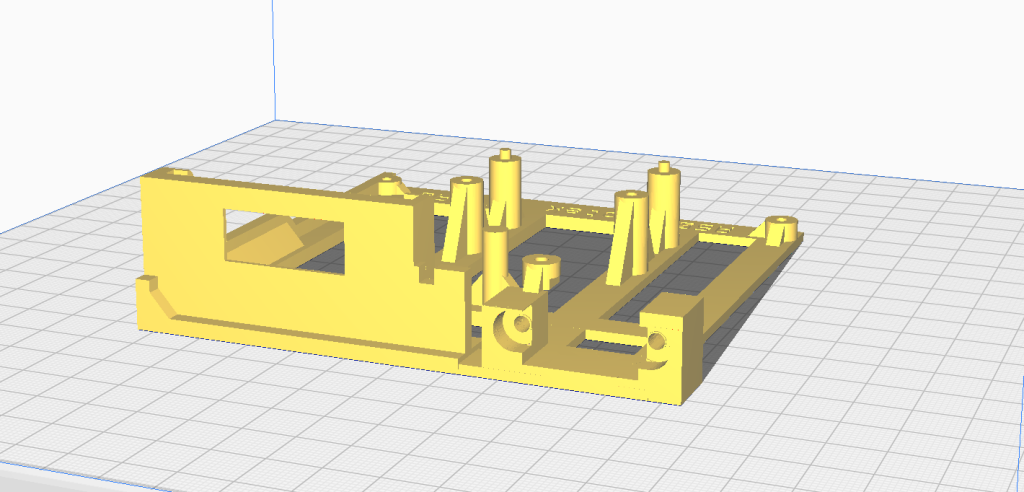

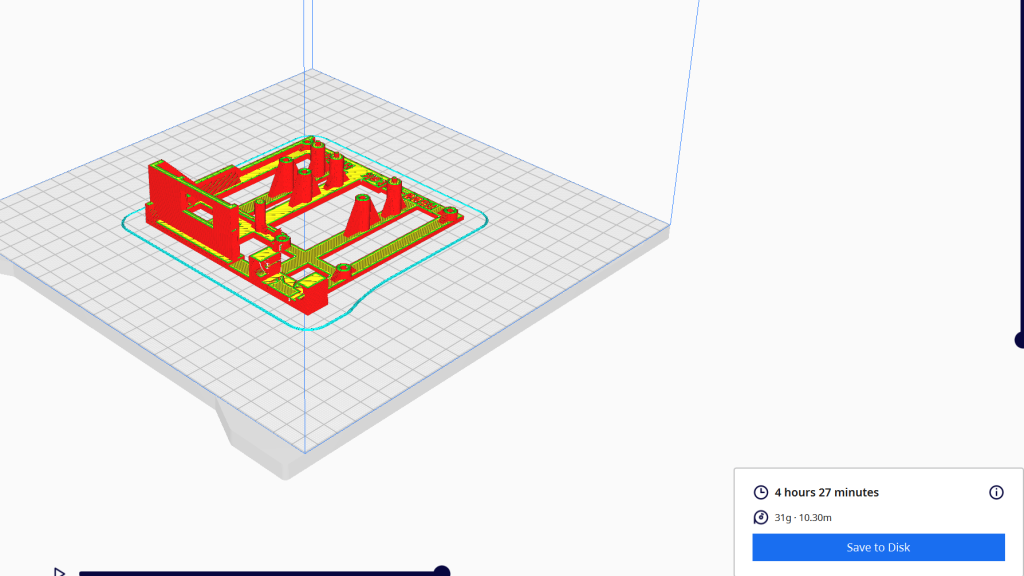

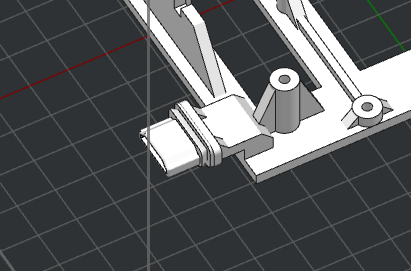

Nie znalazłem w internecie takiej gotowej ramki, co by wspierała jednocześnie wyświetlacz oled oraz port HDMI w miejsce przycisku stacji. W tym celu połączyłem 2 projekty w 1 😉

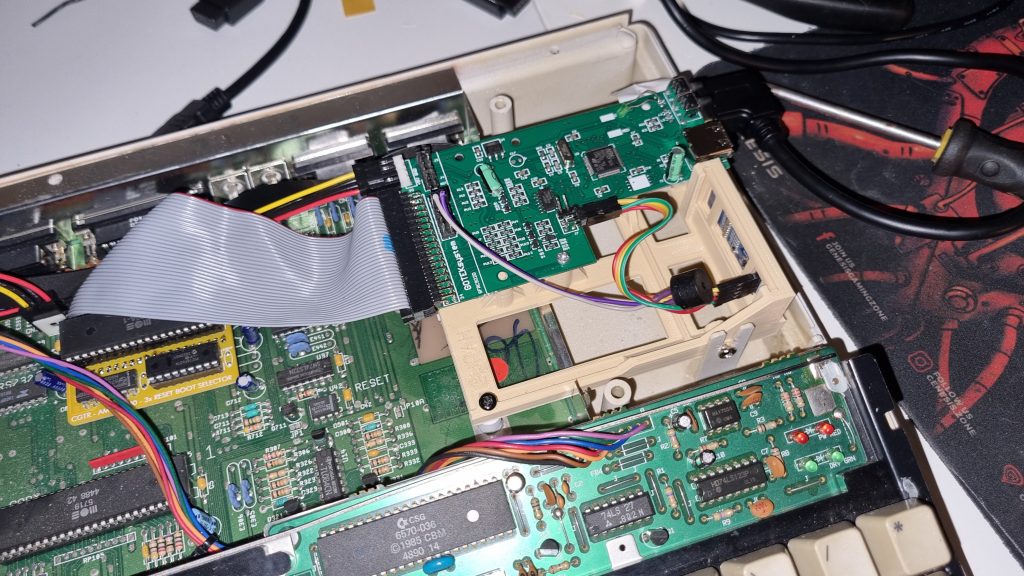

Po wydrukowaniu i zamontowaniu wygląda to tak :

Zmieniłem przewód mini HDMI -> gniazdo HDMI z tego co był w zestawie na normalny, ekranowany – ponieważ miałem zakłócenia. Razem wszystko złożone przentuje się nastepująco :

Jak widać na powyższym filmie – audio idzie po Bluetooth do wieży. Syn jest zadowolony – może grać w Lotus z niespotykaną jakością obrazu ! 😉

---
