Combian 64 – wilk w owczej skórze ;)

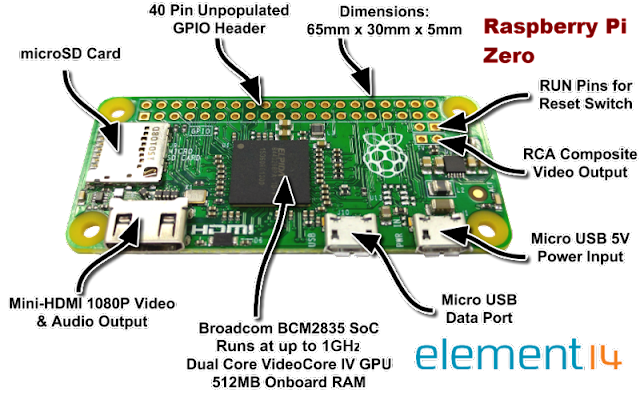

Kontynuując projekt, który bazuje na klawiaturze i obudowie od Commodore C64, dodałem do niego serce w postaci Rasberry Pi Zero z WiFi oraz innych wnętrzności potrzebnych do życia Systemowi Combian 64.
Dużym plusem Rpi Zero jest to, że ma wyjście composite video oraz reset dostępne bezpośrednio z wyprowadzonych pinów.
Do zbudowania całości wykorzystałem :
1) Obudowa i Klawiatura od Commodore C64 w wersji C

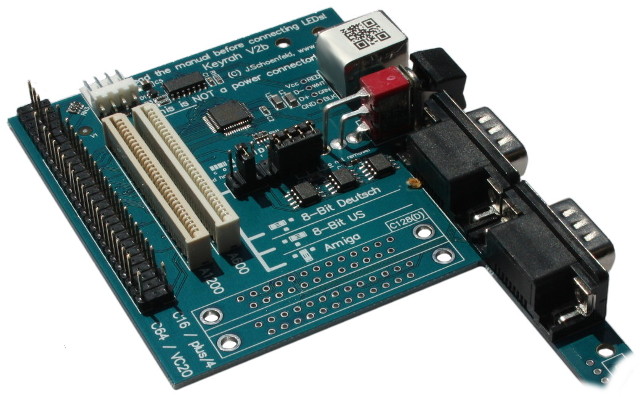

2) Adapter Keyrah v2b

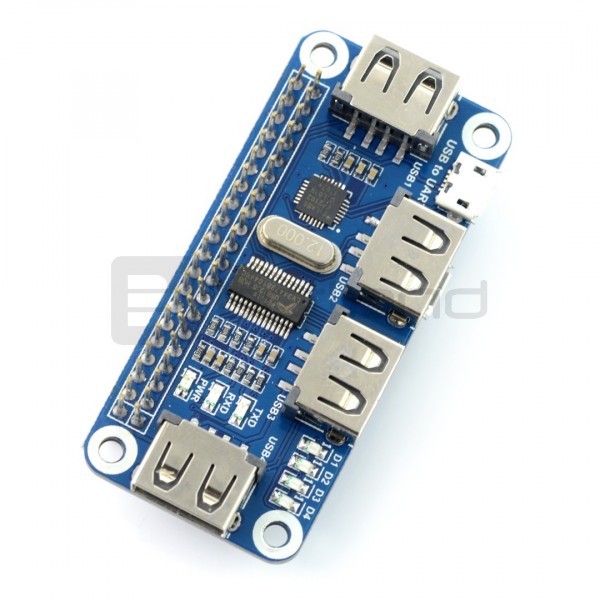

4) Nakładka USB do Rpi Zero

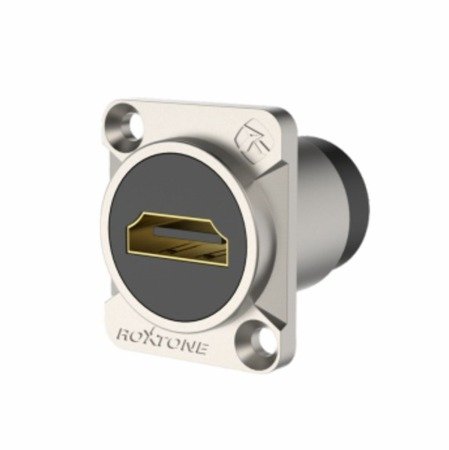

5) Gniazdo typu HDMI RAH14D Roxtone – idealnie pasuje w otwór Video/Serial w C64C

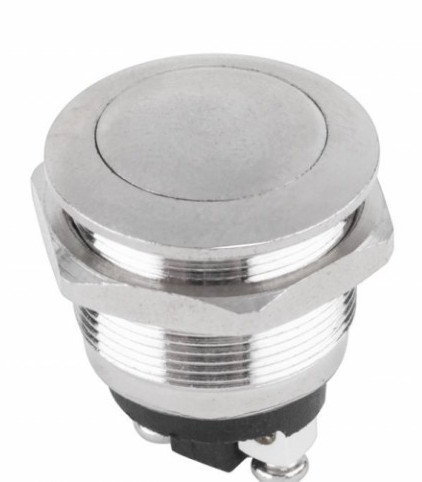

6) Przycisk Reset – pasuje idealnie w otwór Video/Serial w C64
7) Gniazdo RCA do obudowy – pod Composite Video

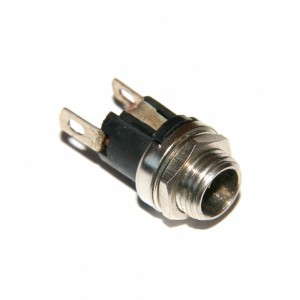

8) Gniazdo DC 2.1/5.5 do zasilania 5V

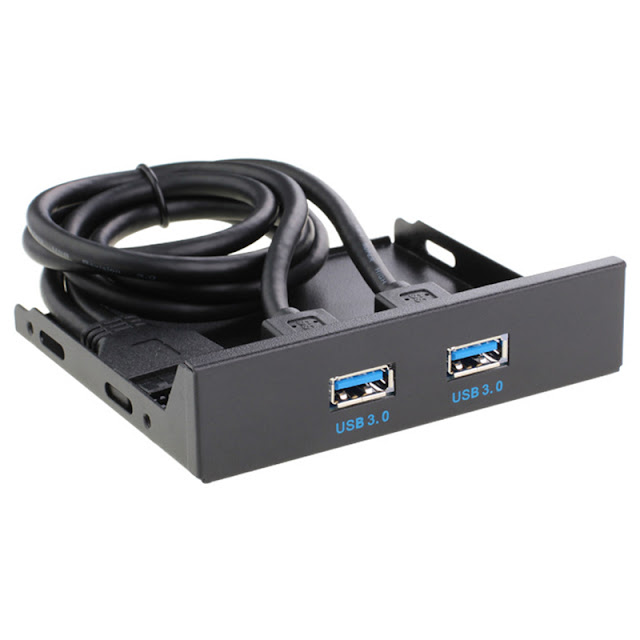

9) Panel USB

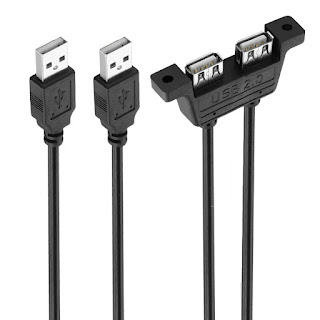

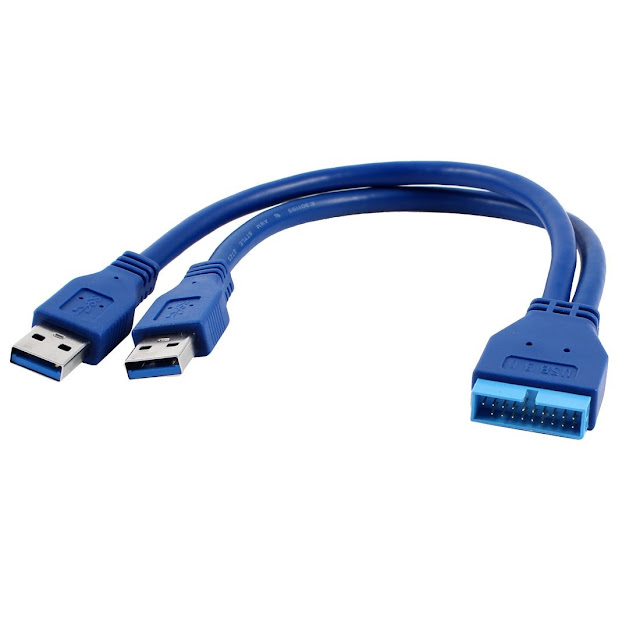

10) Przewody pasujące do w/w panelu USB

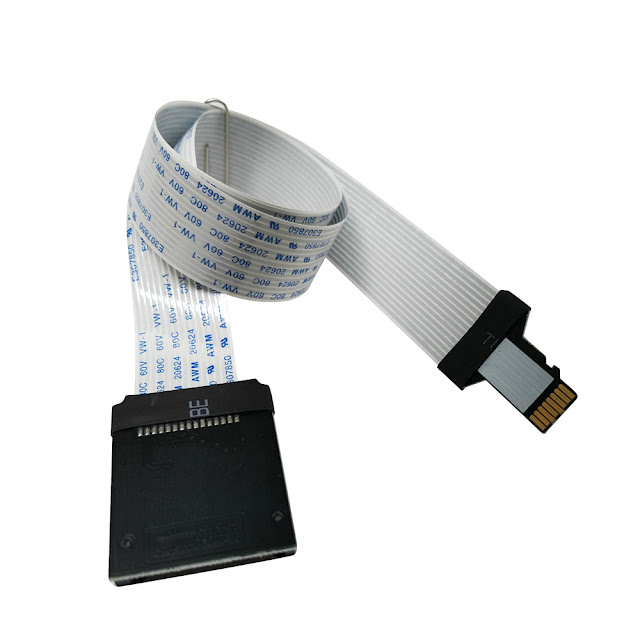

11) Przedłużacz uSD => SD

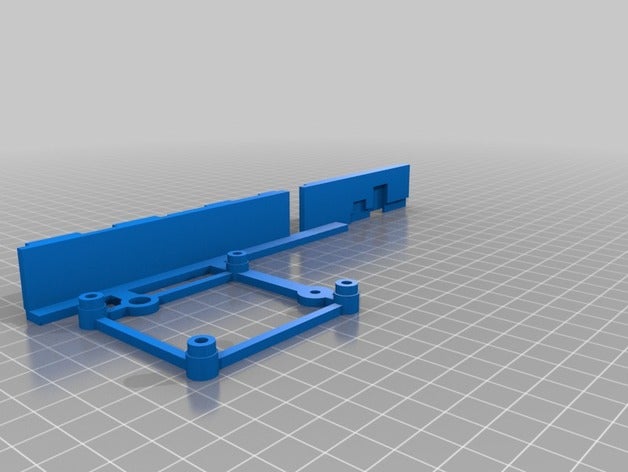

12) Druk 3d (Ten druk 3D i tak mocno wycinałem, ponieważ on pasuje bardziej do C64 typu chlebak C64, C64G )

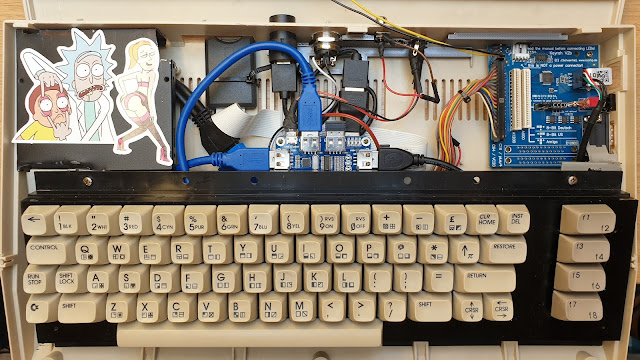

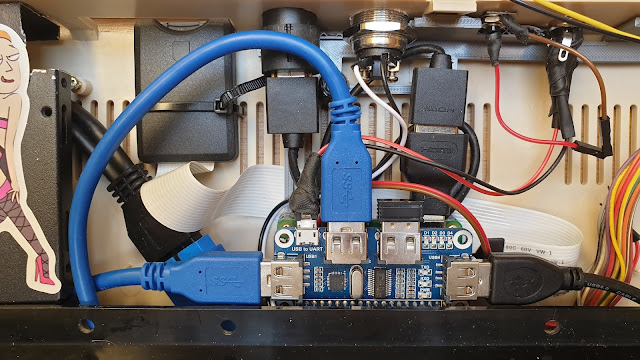

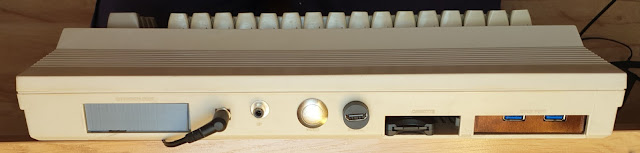

Całość prezentuje się tak :
Co bym zrobił inaczej/lepiej ?

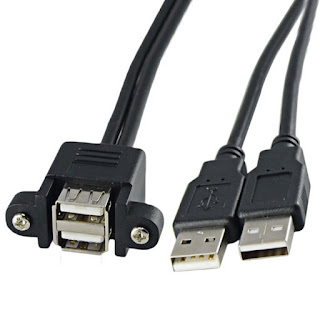

Zdecydowanie zamiast panelu USB i przewodów do niego zastosował gniazda USB takie jak te :
Dodatkowo zrezygnowałbym z druku 3d na rzecz paska blachy wygiętej do potrzeb obudowy i wywiercił bym w niej otwory na złącza oraz mocowania.
Pozdrawiam
Paweł
